Dans le contexte actuel où la sécurité et la performance de l’installation électrique d’une habitation sont essentielles, le choix de la section de câble électrique adaptée à chaque type d’installation devient une étape cruciale. Trop souvent négligé, ce choix impacte directement la sécurité installation, la durabilité, mais aussi le bon fonctionnement des équipements domestiques connectés au réseau électrique. Que ce soit pour un chantier neuf ou une rénovation en 2025, les enjeux sont les mêmes : éviter les surchauffes, les pertes de tension, et garantir la conformité aux normes électriques.
Ce guide complet vous accompagne pour comprendre comment déterminer la dimension câble la plus pertinente selon la puissance électrique à délivrer, la nature du circuit concerné, ainsi que l’environnement d’installation. Vous trouverez également des conseils sur le bon type câble à privilégier pour l’intérieur, l’extérieur ou les longues distances, ainsi qu’une méthode claire pour ne pas vous tromper dans vos choix.
Une installation bien pensée commence par une expertise sur la nature des câbles, leur section, mais aussi les protections adaptées. Cela évite non seulement les interruptions de service mais prévient surtout les risques liés à une installation défaillante. Au fil des sections, nous démystifions les concepts techniques tout en vous proposant un outil pratique pour faciliter vos calculs et choix.
Comprendre l’importance du choix de la section de câble électrique dans une installation électrique domestique
Lorsque l’on entreprend une rénovation ou une construction neuve, la première étape consiste à choisir la section câble électrique en adéquation avec les besoins réels de l’habitation. Il ne s’agit pas simplement de sélectionner un câble, mais de dimensionner précisément le conducteur selon la quantité d’électricité à véhiculer, la longueur du circuit, la nature du courant (monophasé ou triphasé) et l’usage du circuit. Cette bonne correspondance entre puissance électrique et section garantit une sécurité installation optimale, évitant les risques de surchauffe et les déclenchements intempestifs des dispositifs de protection.
Par exemple, alimenter une prise électrique standard dans un salon ne nécessite pas la même section que celle nécessaire pour une plaque de cuisson ou un chauffe-eau nécessitant des intensités beaucoup plus élevées. Il est important de savoir que chaque calibre de disjoncteur associé impose une section câble minimale. Ce juste équilibre permet de protéger le réseau électrique tout en assurant une alimentation stable.
Pour mieux saisir cette notion, voici un tableau récapitulatif classique utilisé en 2025, qui fait le lien entre intensité maximale, section du câble et calibre de protection :
| Section du câble (mm²) | Intensité admissible (A) | Calibre disjoncteur associé (A) | Usage typique |
|---|---|---|---|
| 1,5 | 16 | 16 | Éclairage intérieur |
| 2,5 | 20 | 20 | Prises de courant standard |
| 4 | 25 | 25 | Gros électroménager ou circuits spécialisés |
| 6 | 32 | 32 | Chauffage, plaques de cuisson |
Cette classification simple oriente efficacement la décision technique, évitant ainsi l’un des pièges fréquents : installer un câble dont la section est insuffisante au regard de la protection, ce qui augmentera les risques de surchauffe sans déclenchement du disjoncteur.
En parallèle, il faut absolument tenir compte de la longueur du câble car elle influence la valeur de la chute de tension, phénomène qui peut affecter la performance et la consommation énergétique des appareils. Au-delà de 15-20 mètres de câble, le surdimensionnement de la section devient une précaution indispensable.
Sans respecter ces règles fondamentales, la fiabilité de toute la installation électrique est mise en cause, pouvant provoquer des pannes fréquentes ou des accidents électriques graves. C’est la raison pour laquelle on parle souvent de la section du câble comme du cœur invisible de votre réseau électrique domestique.
Les types de câbles électriques : critères de choix en fonction du chantier
Le choix du type câble n’est pas uniquement une question de section ou de puissance, mais aussi d’environnement d’installation. En effet, chaque type de câble est conçu pour répondre à des contraintes spécifiques, que ce soit en termes de flexibilité, d’exposition à l’humidité ou à l’agressivité extérieure. Mal choisir son câble conduit souvent à une détérioration prématurée, voire à des risques majeurs de sécurité.
Câble rigide versus câble souple : quelle différence pour votre installation électrique ?
Le câble rigide (souvent référencé H07V-U ou H07V-R) est la norme dans la plupart des installations domestiques, notamment parce qu’il est plus robuste et facile à maintenir dans les gaines. Ce câble unipolaire monobrin est idéal pour le tirage en gaine ICTA, que ce soit pour le circuit d’éclairage ou celui des prises.

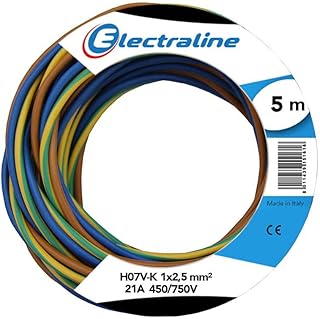

Le câble souple (H07V-K), en revanche, est conçu pour des applications demandant une grande flexibilité. On l’utilise dans les tableaux électriques, pour les raccordements internes à une machine ou dans les environnements où les câbles doivent souvent être manipulés, pliés ou déplacés. Il nécessite des embouts de câblage (ferrules) pour éviter un mauvais contact dans les borniers.
Choix du câble selon l’environnement : intérieur, extérieur et humide
Lorsque l’installation électrique s’étend à l’extérieur ou dans des lieux humides, les câbles standards ne suffisent plus. Il faut privilégier des câbles spécifiquement adaptés : le U1000 R2V pour des installations enterrées ou fixes en extérieur, apportant une excellente résistance mécanique et une forte protection contre les agressions extérieures.
Pour les zones humides ou les appareils mobiles, le H07RN-F est recommandé grâce à sa grande souplesse et son imperméabilité. Il supporte très bien torsions, vibrations, et chocs, caractéristiques essentielles pour les outillages et les pompes dans les environnements difficiles.
Ne jamais utiliser un câble de type H07V-U à l’extérieur, surtout enterré, est une règle clé souvent ignorée, aboutissant à des défaillances rapides et à des risques d’électrocution.
Le tableau suivant résume les principaux types de câbles et leurs usages adaptés:
| Type de câble | Flexibilité | Environnement d’usage | Applications recommandées |
|---|---|---|---|
| H07V-U (rigide mono) | Faible | Intérieur, gaines ICTA | Éclairage, prises, circuits standards |
| H07V-R (rigide multibrin) | Moyenne | Intérieur, emplacements difficiles | Zones nécessitant un peu de flexibilité |
| H07V-K (souple) | Forte | Tableau, appareils mobiles, zones contraintes | Raccordement machines, pompes, tableau électrique |
| U1000 R2V | Faible | Extérieur, enterré, fixation murale | Portails, abris, alimentation extérieure |
| H07RN-F | Très forte | Humide, mobile, ateliers | Pompes, outillage, garages |
Le choix entre gaine ICTA + fils et câble pré-gainé en rénovation
Dans le cadre d’une rénovation, on distingue essentiellement deux méthodes d’installation des câbles. La première, dite des professionnels, consiste à utiliser des gaines ICTA dans lesquelles on tire des fils H07V-U. Cette méthode, plus modulable, facilite la maintenance et les évolutions futures, notamment pour intégrer de nouveaux circuits comme le réseau RJ45 ou des prises supplémentaires.

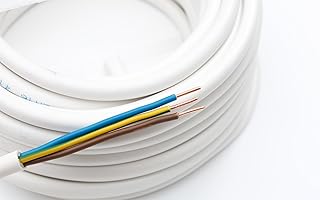

En revanche, le câble pré-gainé, souvent utilisé pour sa rapidité de mise en œuvre, reste adapté pour des circuits simples et des configurations connues. Cependant, il est moins souple face aux modifications ultérieures. Si l’on hésite, pencher vers la gaine ICTA + fils est généralement conseillé car elle offre une meilleure flexibilité dans le temps.
La méthode claire et pratique pour dimensionner la section de câble selon la puissance et la distance
Face à la multitude de paramètres influençant le choix du câble électrique, il est crucial de disposer d’une méthode simple, efficace et basée sur des principes robustes.
Il faut commencer par déterminer l’appareil ou le circuit à alimenter, et connaître sa puissance en watts (W). Avec la formule électrique de base I = P / U (où U = 230 V en monophasé), on obtient l’intensité (A) que le câble devra supporter.
Par exemple :
- Un radiateur de 1 000 W nécessite environ 4,3 A.
- Une plaque de cuisson de 3 500 W impose environ 15,2 A.
- Un chauffe-eau de 6 000 W demande près de 26 A.
Ensuite, il faut associer cette intensité à un calibre de disjoncteur correspondant, et choisir la section de câble en conséquence, en suivant le tableau présenté précédemment. Si la distance dépasse 20 mètres, il est prudent de surdimensionner la section pour compenser la chute de tension.
Ne pas respecter ces règles provoque erreurs fréquentes comme des déclenchements intempestifs, ou pire, un câblage dangereux. Plus d’informations précises sont disponibles pour comprendre pourquoi certains disjoncteurs sautent régulièrement dans cet article pourquoi mon disjoncteur saute-t-il régulièrement.
Calculateur de section de câble
Résultats du calcul
Les erreurs fréquentes à éviter pour assurer la sécurité et la conformité de votre réseau électrique
Dans de nombreux projets d’installation, quelques erreurs récurrentes mettent en péril la sécurité installation et la conformité aux normes électriques. En voici les plus courantes :
- Utiliser un câble de section 1,5 mm² pour les prises : ce câble ne supporte pas une intensité suffisante pour les appareils électroménagers courants. La norme impose 2,5 mm² pour les prises.
- Mélanger les sections dans un même circuit : parfois par ignorance, on retrouve du 1,5 mm² et du 2,5 mm² raccordés ensemble. Le plus faible devient le point de défaillance.
- Ignorer la chute de tension due à la longueur : trop de câbles sont tirés sans surdimensionnement, posant problème dans les dépendances ou longues alimentations extérieures.
- Installer un câble rigide intérieur en extérieur : les câbles H07V-U ne tolèrent ni humidité ni UV, ce qui cause des dégradations précoces.
- Oublier de respecter le code couleur des fils : bleu pour neutre, vert/jaune pour terre, autres couleurs pour phases. Cela facilite les diagnostics et la maintenance.
Les risques encourus vont de la fonte des câbles et des courts-circuits à un arrêt brutal des circuits par le disjoncteur, générant des situations dangereuses. La sécurité installation et le confort d’usage passent par la rigueur dans le choix et la pose du câble.
Préparer une rénovation électrique moderne : quels câbles prévoir pour un logement évolutif et performant ?
En 2025, la rénovation d’une habitation ne se limite plus à remettre à neuf une installation ancienne. Il s’agit surtout de concevoir un réseau électrique flexible, sûr, et adapté aux usages numériques et nouveaux équipements. Voici les circuits et câbles que tout rénovateur moderne doit envisager :
- Circuits prises à 2,5 mm², avec une bonne répartition pour éviter les multiprises et assurer la puissance aux appareils électroménagers. On multiplie les lignes dans les zones comme la cuisine ou le salon.
- Circuits lumière en 1,5 mm², compartimentés par zones de vie pour plus de contrôle et flexibilité.
- Circuits spécialisés électroménager pour lave-vaisselle, four, lave-linge, en 2,5 mm², voire 6 mm² pour les appareils très gourmands.
- Réseau RJ45, moderne et indispensable, idéalement en grade 2 ou 3 pour garantir un débit élevé dans toute la maison. La prévision de prises RJ45 par pièce est impérative pour un habitat connecté.
- Câbles extérieurs spécifiques U1000 R2V ou H07RN-F, pour alimenter portails motorisés, éclairage extérieur et bornes de recharge électrique.
- Prévoir des gaines vides au maximum pour passer de futurs câbles (RJ45, vidéo, domotique) sans démolir les murs à nouveau.
Ce soin apporté dans la sélection des câbles et la structuration de l’installation assure que votre habitation ne sera pas rapidement dépassée par les besoins technologiques. Votre investissement initial est ainsi pérennisé sur plusieurs décennies sans surcoût exorbitant en rénovation ultérieure.
Découvrez comment éviter les problèmes les plus fréquents avec votre disjoncteur et garantissez une installation performante et sécurisée.
Quelle section de câble choisir pour un circuit d’éclairage ?
Pour les circuits d’éclairage domestique, la norme impose généralement un câble en 1,5 mm² protégé par un disjoncteur de 16 A. Cela suffit pour la majorité des points lumineux à faible puissance.
Peut-on utiliser un câble rigide en extérieur ?
Non, le câble rigide type H07V-U est conçu pour l’intérieur. Pour l’extérieur ou les environnements humides, il faut opter pour des câbles adaptés comme le U1000 R2V ou H07RN-F, qui résistent mieux aux agressions extérieures.
Pourquoi surdimensionner la section des câbles en fonction de la distance ?
Au-delà de 15-20 mètres, la chute de tension peut provoquer des pertes de puissance et une surchauffe. Surdimensionner la section compense ces phénomènes, garantissant une alimentation stable et sécurisée.
Peut-on mélanger différentes sections de câble dans un même circuit ?
Non, un circuit doit être homogène en termes de section pour éviter les points faibles pouvant entraîner une surchauffe et un mauvais déclenchement des protections.
Quel est le rôle du disjoncteur dans le choix de la section câble ?
Le disjoncteur est choisi pour protéger le câble. Un disjoncteur surdimensionné peut laisser circuler une intensité trop élevée, risquant de faire chauffer le câble. La section doit donc correspondre au calibre du disjoncteur pour assurer la sécurité.
